„Mám francouzské okno a potřebuji na něj náhradní díl.“

S podobným popisem se při identifikaci náhradních dílů setkáváme poměrně často. Jenže označení francouzské okno nám o použitém kování ve skutečnosti mnoho neřekne.

Jeden zákazník tím myslí klasické vysoké otevíravě-sklopné balkonové dveře, jiný dvoukřídlé balkonové dveře a někdy z další komunikace zjistíme, že se ve skutečnosti jedná o sklopně-posuvné dveře PSK.

Na pohled mohou být jednotlivé konstrukce podobné. Z hlediska jejich funkce a především použitého kování jsou ale zásadně odlišné.

Pojďme si proto ukázat základní typy oken a balkonových dveří podle způsobu jejich otevírání.

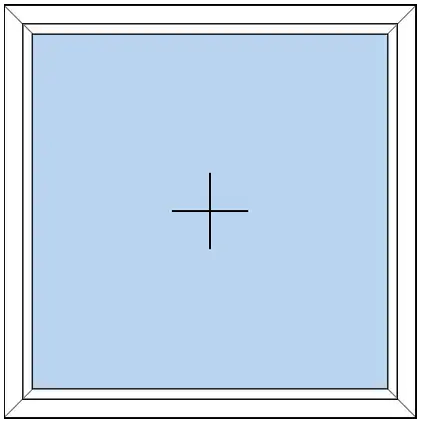

Pevné okno – FIX

Začneme tím nejjednodušším. Pevné okno neboli FIX nemá otevíravé křídlo. Sklo je osazeno přímo v rámu a okno tedy nelze otevřít ani sklopit.

Pevná zasklení se často kombinují s otevíravými částmi větších okenních sestav.

Z pohledu celoobvodového kování je situace jednoduchá – žádné zde není, protože není co otevírat.

Jak ho poznáte?
Okno nemá kliku a žádná jeho část se neotevírá.

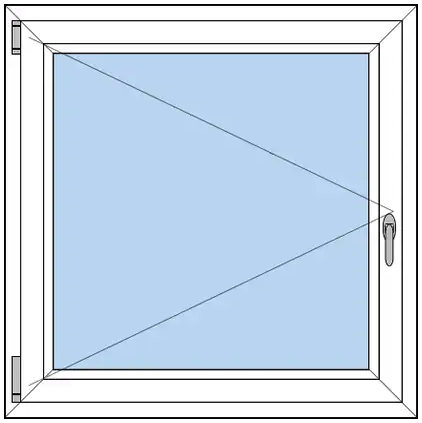

Otevíravé okno

Otevíravé okno má křídlo, které se pomocí kliky otevírá do strany. Křídlo je zavěšené na pantech a nemá funkci sklopení pro větrání.

Podle umístění pantů rozlišujeme pravé a levé provedení.

Právě údaj o straně může být při hledání některých náhradních dílů důležitý.

Jak ho poznáte?
Klikou křídlo odjistíte a otevřete do místnosti, ale nelze jej sklopit.

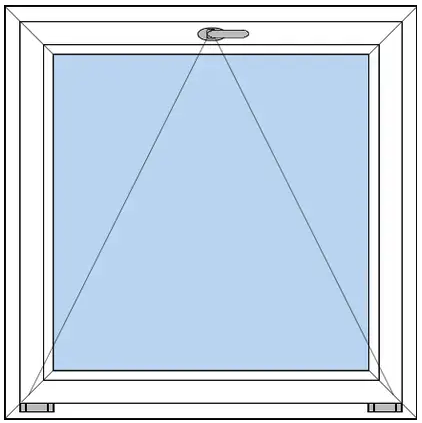

Sklopné okno

Sklopné okno se neotevírá klasicky do strany. Horní část křídla se vyklopí směrem do interiéru, zatímco spodní část zůstává uchycená.

Tento typ se používá například tam, kde není potřeba nebo není dostatek prostoru pro klasické otevření křídla.

Jak ho poznáte?
Okno lze pouze sklopit – klasicky do strany jej neotevřete.

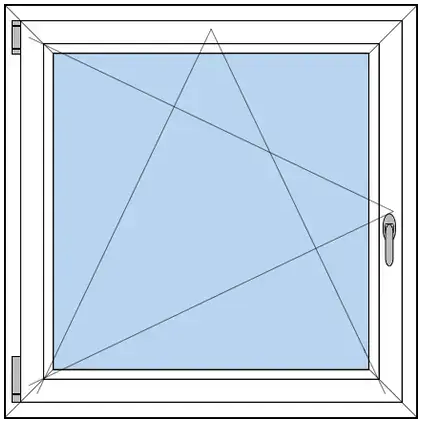

Otevíravě-sklopné okno – OS

Tohle je pravděpodobně nejběžnější typ okna v domácnostech.

Otevíravě-sklopné okno kombinuje obě předchozí funkce. Jednou polohou kliky lze křídlo klasicky otevřít do strany a další polohou jej sklopit pro větrání.

Uvnitř křídla se nachází celoobvodové kování, které pohyb kliky přenáší na jednotlivé uzavírací body po jeho obvodu.

A právě u těchto oken se setkáváme s velkým množstvím náhradních dílů – převody, rohovými převody, nůžkami, panty, uzávěry a dalšími součástmi.

Jak ho poznáte?
Okno můžete otevřít do strany i sklopit.

Balkonové dveře

A tady začíná trochu terminologického zmatku.

Klasické balkonové dveře fungují z hlediska kování velmi podobně jako okno. Mohou být pouze otevíravé nebo otevíravě-sklopné, jen mají výrazně vyšší křídlo, které sahá téměř až k podlaze.

Mohou být vyrobené z plastu, dřeva nebo hliníku a mohou mít rám ve spodní části nebo nízký práh podle konstrukce.

A co „francouzské okno“?

Pojem francouzské okno se běžně používá pro vysoký prosklený prvek sahající k podlaze. Neříká nám ale jednoznačně, jakým způsobem se daný prvek otevírá a jaké kování používá.

Proto nám při hledání náhradního dílu informace „mám francouzské okno“ většinou nestačí.

Mnohem důležitější je vědět, jak se křídlo skutečně pohybuje.

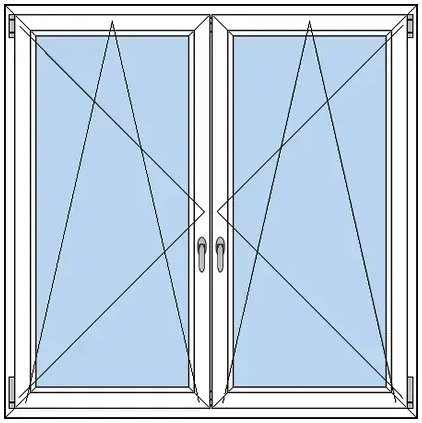

Dvoukřídlé okno nebo balkonové dveře se sloupkem

Dvoukřídlý prvek může mít mezi oběma křídly pevný sloupek, který zůstává na svém místě i po otevření obou křídel.

Každé křídlo se potom zavírá proti tomuto sloupku.

To je důležité odlišit od následujícího provedení – štulpu.

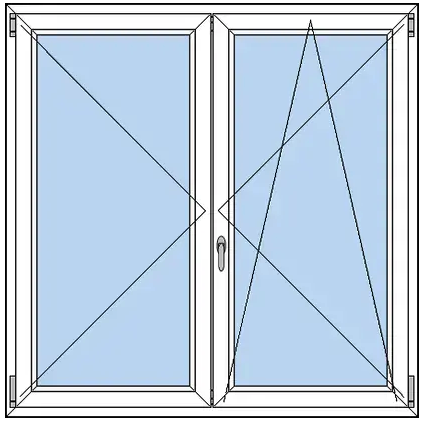

Dvoukřídlé okno nebo balkonové dveře se štulpem

U štulpového provedení mezi křídly není pevný středový sloupek.

Jedno křídlo je hlavní (aktivní) a běžně se ovládá klikou. Druhé je vedlejší (pasivní) a bývá zajištěno štulpovým kováním.

Po otevření obou křídel vznikne volný otvor bez pevného sloupku uprostřed.

A právě tady se při hledání náhradních dílů můžete setkat s pojmy jako štulpový převod, štulpová zástrč nebo kování vedlejšího křídla.

Jak poznáte štulp?
Otevřete obě křídla. Pokud mezi nimi po otevření nezůstane pevný svislý sloupek, máte štulpové provedení.

A teď k posuvným dveřím

Právě u velkých prosklených dveří dochází k největšímu množství nedorozumění.

„Posuvné dveře“ totiž není jeden konkrétní systém.

Dva prvky mohou na první pohled vypadat velmi podobně, ale způsob jejich fungování i použité kování mohou být úplně jiné.

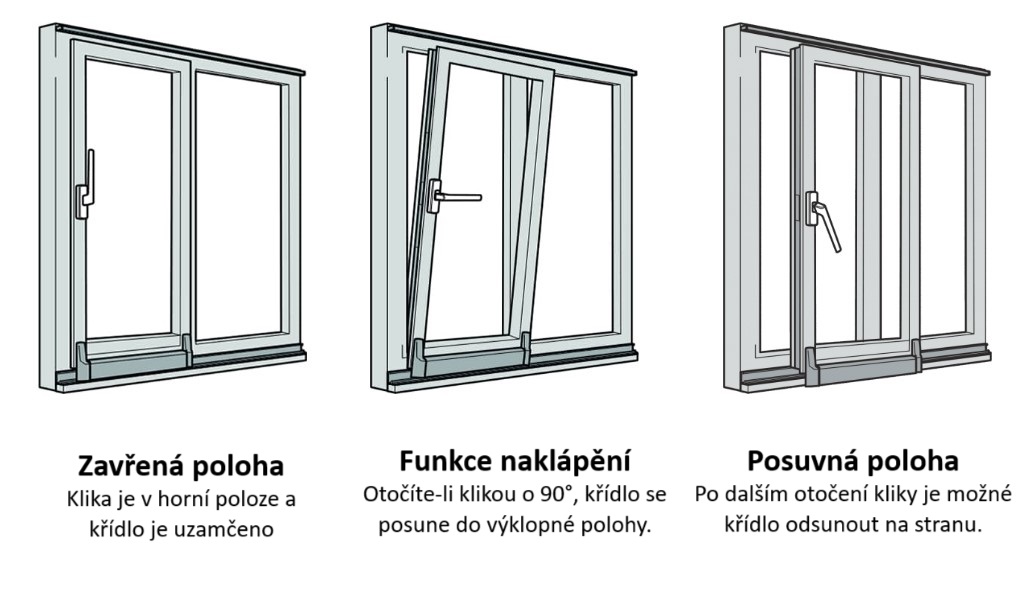

Sklopně-posuvné dveře – PSK

PSK je zkratka používaná pro sklopně-posuvný systém.

Křídlo se při otevření nejprve uvolní z rámu a následně se odsouvá do strany po kolejnici. Podle konkrétního systému umožňuje také polohu pro větrání.

Ve spodní části křídla se nacházejí speciální vozíky, které nesou jeho hmotnost a zajišťují jeho pohyb po kolejnici.

PSK dveře používají úplně jiné komponenty než klasické otevíravě-sklopné balkonové dveře.

Proto je pro nás informace, že máte PSK, při hledání náhradních dílů velmi důležitá.

Jak poznáte PSK?

Pokud při otevření křídlo vystoupí z roviny rámu a následně jej odsouváte do strany, pravděpodobně máte PSK.

A ano – právě PSK nám zákazníci poměrně často popisují jednoduše jako „francouzské okno“.

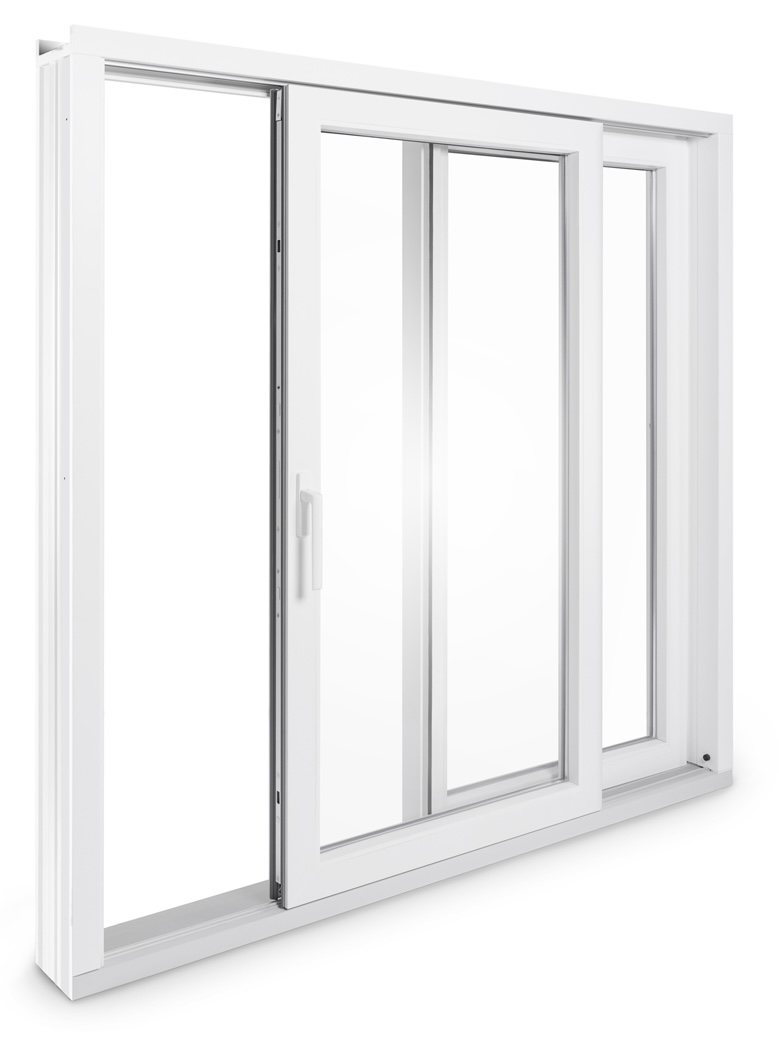

Zdvižně-posuvné dveře – HS / HST

Dalším typem velkých prosklených dveří jsou zdvižně-posuvné systémy, označované jako HS nebo HST.

Otočením velké kliky se křídlo mírně nadzvedne, čímž se uvolní, a následně jej lze posouvat do strany.

Tyto systémy se často používají pro velmi velké a těžké prosklené plochy a jejich konstrukce i kování se od PSK zásadně liší.

Jak poznáte HS/HST?

Typická je velká ovládací klika a pohyb křídla přímo do strany. Křídlo se při otevření nechová stejně jako PSK, které se nejprve odstaví od rámu.

Ne každé posuvné dveře jsou PSK

Tohle bychom rádi zdůraznili.

Pokud nám při poptávce napíšete pouze „mám posuvné balkonové dveře“, ještě nemusí být jasné, jaký systém máte.

PSK, HS/HST i další posuvné systémy používají rozdílné vozíky, převody, kliky, kolejnice a další součásti.

Fotografie celých dveří a jejich kování nám proto často řekne mnohem víc než samotné slovní označení.

Proč potřebujeme vědět, jak se vaše okno otevírá?

Při hledání náhradního dílu nestačí vždy znát pouze značku kování.

Například označení Siegenia, Roto, MACO, Winkhaus nebo GU nám sice výrazně pomůže, ale jeden výrobce může mít několik kovacích řad a systémů určených pro úplně rozdílné způsoby otevírání.

Proto při identifikaci potřebujeme vědět například:

Je křídlo pouze otevíravé, nebo také sklopné? Jde o hlavní, nebo vedlejší křídlo? Je mezi křídly pevný sloupek, nebo štulp? Otevírají se dveře klasicky, nebo se odsouvají? A pokud jsou posuvné – jde o PSK, nebo HS/HST?

Čím přesněji dokážeme určit typ vašeho okna nebo dveří, tím snáze můžeme hledat správný náhradní díl.

Nevíte? Nevadí. Pošlete nám fotografie

Nemusíte znát odborné názvy ani studovat katalogy výrobců kování.

Pokud si nejste jistí, jaký typ okna nebo balkonových dveří máte, pošlete nám fotografie. Ideálně vyfoťte celý prvek, způsob otevírání, kliku a viditelné části či označení kování.

Podle fotografií vám pomůžeme určit typ kování a následně hledat vhodný náhradní díl.
