Omezovač otevírání s brzdou Maco Multi-Matic

Detailní popis produktu

Návod k montáži a seřízení

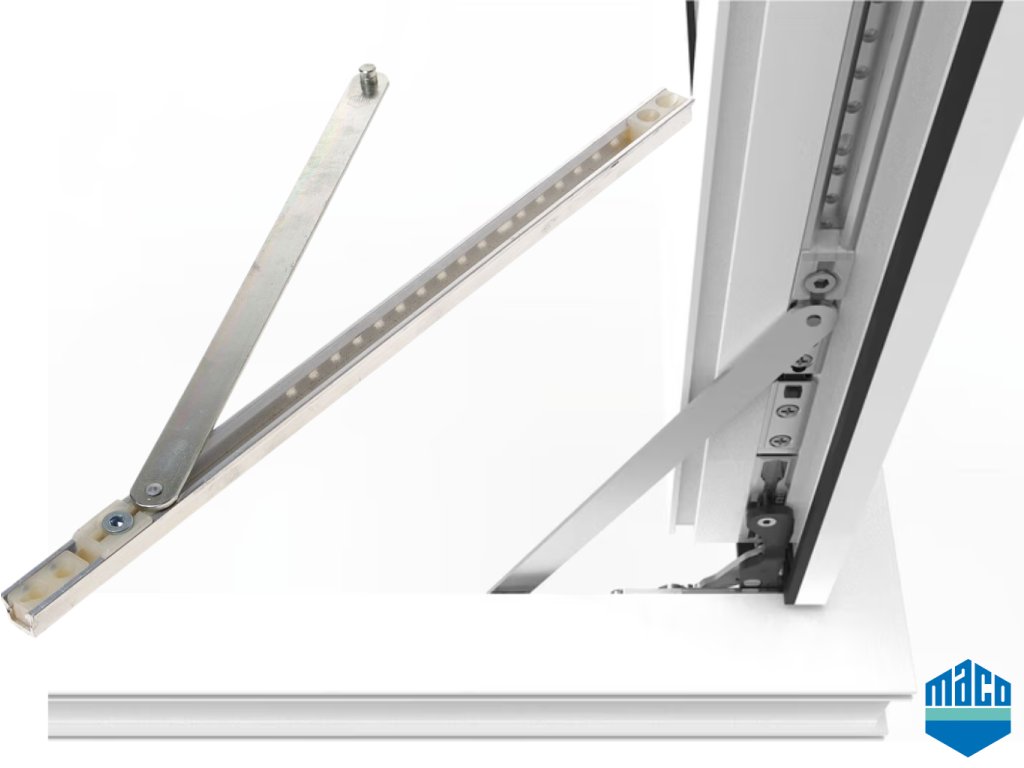

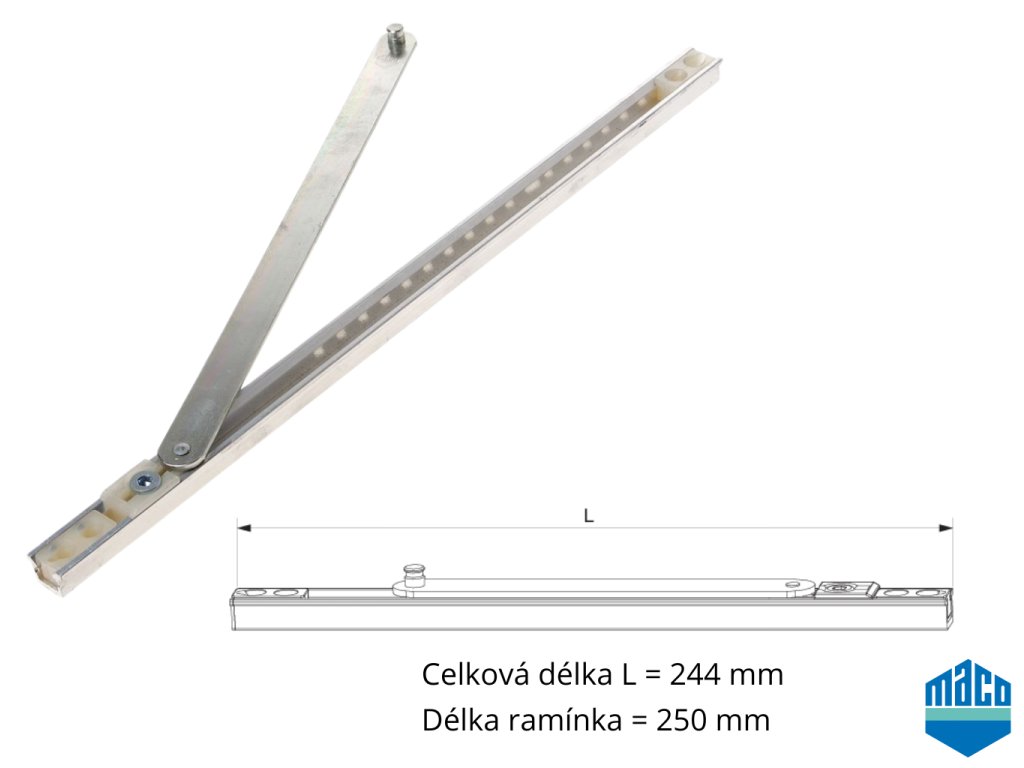

Omezovač otevření s brzdou

Tento omezovač otevření s brzdou slouží k omezení úhlu otevření okna nebo balkonových dveří a ke zpomalování pohybu křídla při otevírání. Zvyšuje komfort používání a chrání okno před prudkým otevřením vlivem větru.

⚠️ Montáž a seřízení doporučujeme provádět odborně způsobilou osobou.

Montáž

1️⃣ Montáž omezovače na křídlo

Omezovač otevření se montuje ke spodnímu rohovému závěsu nebo falzovému rohovému závěsu na křídle okna.
Musí být osazen v rovině se závěsem, aby byla zajištěna správná funkce mechanismu.

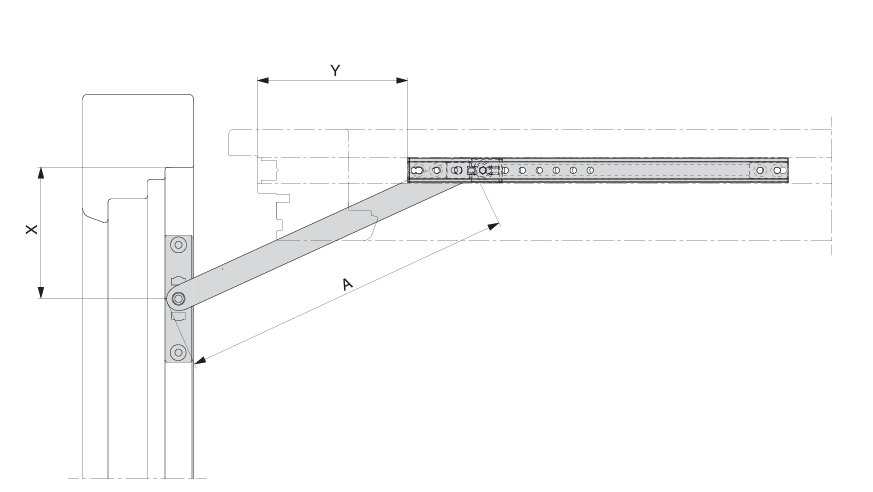

(viz obrázek – umístění omezovače na křídle)

2️⃣ Montáž protikusu do rámu

Dřevěná okna

Protikus se montuje do rámu pomocí šikmého šroubování.
U těžších křídel může být nutné protikus posunout hlouběji do falcu, čímž se mírně zmenší maximální úhel otevření.

Plastová okna (PVC)

Protikus se montuje do rámové drážky dle konkrétního profilu okna.
Výsledný úhel otevření se může nepatrně lišit v závislosti na typu profilu.

(viz obrázek – umístění protikusu na rámu)

3️⃣ Spojení ramene s protikusem

Omezovací rameno se zavěsí do upevňovací patky protikusu.
Následně je nutné zajišťovací čep otočit o 180°, čímž dojde k bezpečnému zajištění spoje.

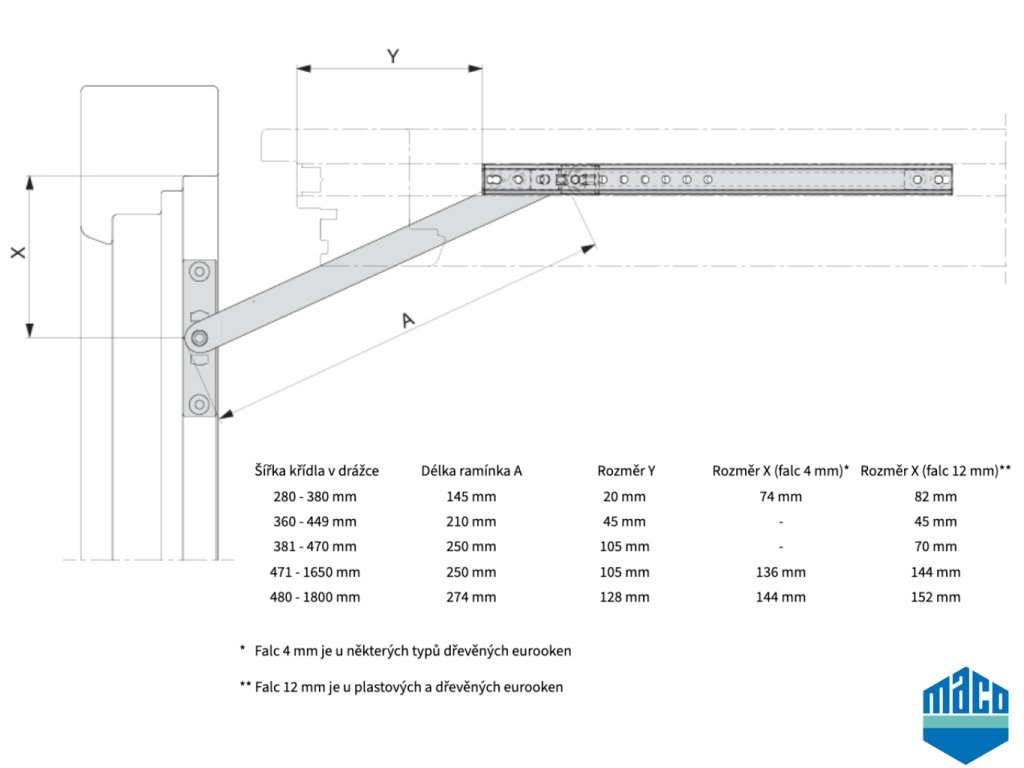

Umístění omezovače na křídle a umístění protikusu na rámu

*   Falc 4 mm je u některých typů dřevěných eurooken

** Falc 12 mm je u plastových a dřevěných eurooken

Seřízení brzdného účinku

Správné nastavení brzdy je zásadní pro plynulý chod okna a dlouhou životnost kování.

Jak má okno správně fungovat

• Křídlo se otevírá plynule a kontrolovaně

• Brzda pohyb zpomalí, ale nezastavuje křídlo násilím

Nastavení brzdy

Brzdný účinek se nastavuje pomocí imbusového klíče (4 mm).

• Otáčení po směru hodinových ručiček → vyšší brzdný účinek

• Otáčení proti směru hodinových ručiček → nižší brzdný účinek

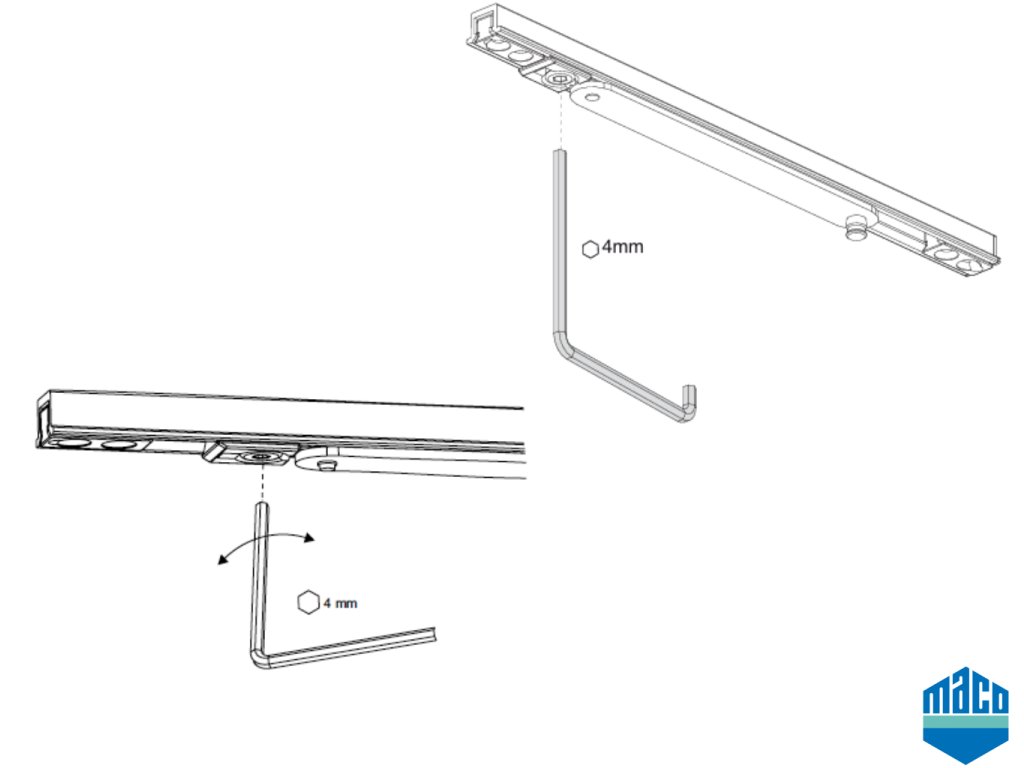

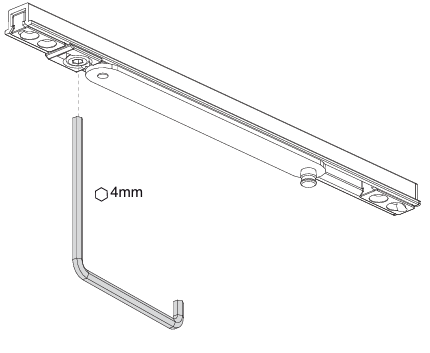

(viz obrázek – místo seřízení brzdy)

⚠️ Příliš silné nebo příliš slabé nastavení může vést k poškození křídla, rámu nebo závěsu.

Důležité technické poznámky

• Referenční montážní rozměry platí pro otevření cca 90°

• Při falcové spáře 4 mm se montážní rozměry upravují

• U těžkých křídel doporučujeme vždy ověřit funkci při plném otevření

• Omezovač není určen k přenášení hmotnosti křídla – slouží pouze k omezení otevření

Tip z praxe

Pokud si nejste jistí správnou montáží nebo seřízením, doporučujeme obrátit se na odborný servis. Správné nastavení má zásadní vliv na funkci i životnost celého okna.
